Kan termoelement användas i vakuummiljöer?

Termoelement är allmänt erkända som väsentliga temperaturmätningsanordningar i olika industriella och vetenskapliga tillämpningar. En vanlig fråga som ofta dyker upp är om termoelement kan användas i vakuummiljöer. Som leverantör av termoelement är jag väl insatt i de tekniska aspekterna av dessa enheter och kan ge djupgående insikter om deras prestanda under vakuum.

Förstå termoelement

Innan man fördjupar sig i användningen av termoelement i vakuummiljöer är det avgörande att förstå hur termoelement fungerar. Ett termoelement består av två olika metalltrådar sammanfogade i ena änden. När det finns en temperaturskillnad mellan korsningen (den sammanfogade änden) och de andra ändarna av ledningarna genereras en spänning. Denna spänning är proportionell mot temperaturskillnaden, vilket möjliggör temperaturmätning.

De vanligaste typerna av termoelement inkluderar Typ K (Chromel - Alumel), Typ J (Järn - Constantan), Typ T (koppar - Constantan) och Typ E (Chromel - Constantan). Varje typ har sitt eget temperaturområde, noggrannhet och applikationslämplighet.

Faktorer som påverkar termoelementets prestanda i vakuum

1. Avgasning

I en vakuummiljö är en av de främsta problemen avgasning. Avgasning avser utsläpp av gaser från termoelementets material. När ett termoelement placeras i ett vakuum, kan lågtrycksmiljön orsaka utsläpp av adsorberade gaser på ytan av termoelementtrådarna och isoleringsmaterialen. Denna avgasning kan kontaminera vakuumkammaren och kan också påverka själva termoelementets prestanda. Till exempel, om de avgasade materialen avsätts på termoelementövergången, kan det ändra de elektriska egenskaperna hos korsningen och leda till felaktiga temperaturmätningar.

2. Värmeöverföring

Värmeöverföringsmekanismer i vakuum skiljer sig från de under normala atmosfäriska förhållanden. I ett vakuum finns det ingen luft som leder värme genom konvektion. Värmeöverföring sker huvudsakligen genom strålning och ledning längs termoelementtrådarna. Detta kan innebära utmaningar när det gäller att noggrant mäta temperatur, särskilt om termoelementet inte är korrekt utformat för att ta hänsyn till dessa värmeöverföringsskillnader.

3. Materialkompatibilitet

Materialen som används i termoelement måste vara kompatibla med vakuummiljön. Vissa metaller kan reagera med restgaser i vakuum eller kan utsättas för sublimering vid höga temperaturer i vakuum. Till exempel kan vissa metaller avdunsta med tiden, vilket kan ändra sammansättningen av termoelementtrådarna och påverka deras prestanda.

Typer av termoelement som är lämpliga för vakuummiljöer

Monterat termoelement

Monterade termoelement är ofta ett bra val för vakuumapplikationer. Dessa termoelement är designade med specifika material och konstruktionstekniker för att minimera utgasning. De kan anpassas för att möta kraven från olika vakuumsystem. Du kan hitta mer information om monterade termoelementhär.

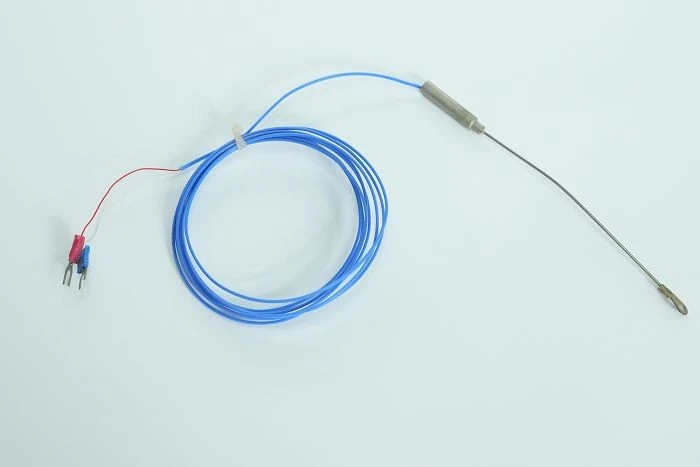

Yttermoelement

Yttermoelement kan även användas i vakuummiljöer, speciellt vid mätning av yttemperatur. De är designade för att vara i direkt kontakt med ytan som ska mätas, och deras konstruktion kan optimeras för vakuumanvändning. För mer information om yttermoelement, besökdenna länk.

Surface Thermocouple best Surface Thermocouple factory

Bepansrat termoelement

Pansrade termoelement erbjuder utmärkt skydd för termoelementtrådarna. Den yttre manteln ger en barriär mot avgasning och mekaniska skador. De är lämpliga för användning i vakuummiljöer där termoelementet behöver skyddas från de tuffa förhållandena. Du kan lära dig mer om bepansrade termoelementhär.

Designöverväganden för termoelement i vakuum

1. Materialval

När man designar termoelement för vakuumanvändning är det viktigt att välja material med låga utgasningshastigheter. Till exempel används rostfritt stål ofta som mantelmaterial eftersom det har relativt låga utgasningsegenskaper. Termoelementtrådarna bör också vara gjorda av material som är stabila i vakuummiljö.

2. Isolering

Rätt isolering är avgörande för att förhindra elektriska kortslutningar och för att minimera värmeöverföringen längs termoelementtrådarna. Isolerande material som keramik eller glas används ofta i vakuumkompatibla termoelement eftersom de har låga utgasningshastigheter och goda elektriska isoleringsegenskaper.

3. Tätning

Att täta termoelementet är viktigt för att förhindra att luft eller andra föroreningar tränger in i vakuumkammaren. Ett väl förseglat termoelement kan bibehålla vakuumets integritet och säkerställa korrekta temperaturmätningar.

Tillämpningar av termoelement i vakuummiljöer

1. Vakuumugnar

I vakuumugnar används termoelement för att övervaka och kontrollera temperaturen under värmebehandlingsprocessen. Noggrann temperaturmätning är avgörande för att uppnå önskade materialegenskaper. Termoelement måste klara de höga temperaturerna och vakuummiljön utan betydande nedbrytning.

2. Halvledartillverkning

Vid halvledartillverkning används vakuumkammare för processer som kemisk ångdeposition (CVD) och fysikalisk ångdeposition (PVD). Termoelement används för att mäta temperaturen på skivorna och kammarväggarna. Noggrannheten i temperaturmätningen är avgörande för kvaliteten och utbytet av halvledarenheterna.

3. Rymdapplikationer

I rymden, där miljön i huvudsak är ett vakuum, används termoelement för att mäta temperaturen på olika komponenter i rymdfarkoster. De måste vara pålitliga och exakta över ett brett temperaturområde och i frånvaro av luft.

Fördelar med att använda termoelement i vakuum

1. Brett temperaturområde

Termoelement kan mäta ett brett temperaturområde, från kryogena temperaturer till mycket höga temperaturer. Detta gör dem lämpliga för en mängd olika vakuumapplikationer där olika temperaturområden måste övervakas.

2. Snabb svarstid

Termoelement har en relativt snabb svarstid, vilket möjliggör temperaturövervakning i realtid. I vakuumapplikationer där snabba temperaturförändringar kan förekomma är detta en viktig fördel.

3. Kostnad - Effektivitet

Jämfört med vissa andra temperaturmätningsanordningar är termoelement relativt billiga. Detta gör dem till en kostnadseffektiv lösning för många vakuumapplikationer.

Slutsats

Sammanfattningsvis kan termoelement användas i vakuummiljöer, men noggrann hänsyn måste tas till faktorer som avgasning, värmeöverföring och materialkompatibilitet. Genom att välja lämplig typ av termoelement och säkerställa korrekt design och installation kan noggrann temperaturmätning uppnås under vakuum.

Om du är i behov av termoelement för dina vakuumapplikationer finns vi här för att hjälpa dig. Vårt team av experter kan ge dig rätt termoelementlösningar baserat på dina specifika krav. Kontakta oss för att starta en upphandlingsdiskussion och hitta det bästa termoelementet för dina behov.
